Ürün Detayları
Menşe yeri: Henan, Çin
Marka adı: Zhenglan Cable
Sertifika: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Model numarası: ACSR Çıplak İletken
Ödeme ve Kargo Koşulları
Min sipariş miktarı: 1000 metre
Ambalaj bilgileri: Müşterinin isteği olarak ahşap tambur, ahşap ve çelik tambur
Teslim süresi: 15-20 gün
Ödeme koşulları: L/C, T/T, Western Union
Malzeme: |
AL/ÇELİK |
Çekirdek: |
Normal veya Özelleştirilmiş |
Kablo Makarası Uzunluğu: |
özelleştirilmiş |
karakterli: |
ÇIPLAK iletken |
Zırhlı: |
HAYIR |
Toplam Alan: |
18.7~1211 |
Malzeme: |
AL/ÇELİK |
Çekirdek: |
Normal veya Özelleştirilmiş |
Kablo Makarası Uzunluğu: |
özelleştirilmiş |
karakterli: |
ÇIPLAK iletken |
Zırhlı: |
HAYIR |
Toplam Alan: |
18.7~1211 |
IEC 61089'a göre üst ACSR çıplak iletken (Area AL:125mm2 Çelik:6.94mm2 Toplam:132mm2) (AAC, AAAC, ACSR)
Uygulama:
ACSR iletkenleri, uzun hava hatları aralıkları için ideal oldukları için uzun mesafelerde elektrik enerjisi iletiminde yaygın olarak kullanılır.Aynı zamanda üstteki elektrik kablolarını desteklemek için bir haberci olarak da kullanılırlar.
Elektriksel özellikler
| yoğunluk @ 20oC | Alüminyum: 2.703 kg/dm |
| Galvanizli çelik: 7,80 kg/dm | |
| Sıcaklık katsayısı@20°C | Alüminyum: 0.00403 (°C) |
| direnci @ 20°C | Alüminyum: 0'dan fazla olmamalıdır.028264 |
|
doğrusal Genişleme
|
Alüminyum: 23 x10 (°C) |
| Galvanizli çelik: 11.5 x10 (1/°C) |
Hizmet koşulları
| Çevre sıcaklığı | -5°C - 50°C |
| Rüzgar Basıncı | 80 ¢ 130 kg/m |
| Deprem Hızlandırması | 0.12 - 0.05 g |
| İzokeraunik seviyesi | 10 ¢ 18 |
| göreceli nem | % 5 |
TEKNİK BILGİLER
| Kablo Sayısı | Elastiklik Modülleri | Doğrusal Genişleme katsayısı | |||
| AL | Çelik | Kg/mm2 | Lb/in2 | 1/Co | 1/Fo |
| 6 | 1 | 81 | 11.5 x 106 | 19.1 x 10-6 | 10.6 x 10-6 |
| 6 | 7 | 77 | 11.0 x106 | 19.8 x 10-6 | 11.0 x10-6 |
| 12 | 7 | 107 | 15.2 x 106 | 15.3 x 10-6 | 8.5 x 10-6 |
| 18 | 1 | 67 | 9.5 x 106 | 21.2 x 10-6 | 11.8 x 10-6 |
| 24 | 7 | 74 | 10.5 x 106 | 19.6 x 10-6 | 10.9 x 10-6 |
| 26 | 7 | 77 | 10.9 x 106 | 18.9 x 10-6 | 10.5 x 10-6 |
| 28 | 7 | 79 | 11.2 x 106 | 18.4 x 10-6 | 10.2 x 10-6 |
| 30 | 7 | 82 | 11.6 x 106 | 17.8 x 10-6 | 9.9 x 10-6 |
| 30 | 19 | 80 | 11.4 x 106 | 18.0 x10-6 | 10.0 x10-6 |
| 32 | 19 | 82 | 11.7 x 106 | 17.5 x 10-6 | 9.7 x 10-6 |
| 54 | 7 | 70 | 9.9 x 106 | 19.3 x 10-6 | 10.7 x 10-6 |
| 54 | 19 | 68 | 9.7 x 106 | 19.4 x 10-6 | 10.8 x 10-6 |

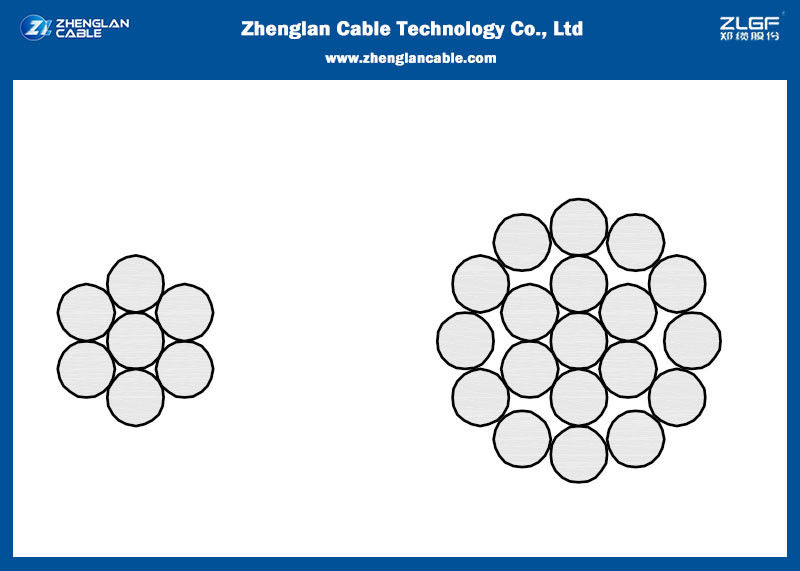

Yapı parametreleri
• IEC 60189
| Kod | İsimsel alan | Sıkıştıran | Toplam çapı | Ağırlık | Yükü Kırmak | Elektrik Direnci @20° | Mevcut Rating* | |||
| AL | Çelik | Toplam | AL | Çelik | ||||||
| mm2 | mm2 | mm2 | - Hayır, hayır.xmm | - Hayır, hayır.xmm | mm | Kg/Km | KN: | Ω/Km | A | |
| 16 | 16 | 2.67 | 18.7 | 6/184 | Bir.84 | 5.52 | 64.6 | 6.08 | 1.7934 | 85 |
| 25 | 25 | 4.17 | 29.2 | Altı buçuk.30 | Yarım.30 | 6.9 | 100.9 | 9.13 | 1.1478 | 112 |
| 40 | 40 | 6.67 | 46.7 | Altı buçuk.91 | Yarım.91 | 8.73 | 161.5 | 14.4 | 0.7174 | 150 |
| 63 | 63 | 10.5 | 73.5 | 6/3.66 | 1/3'ü.66 | 10.98 | 254.4 | 21.63 | 0.4555 | 198 |
| 100 | 100 | 16.7 | 117 | 6/4.61 | Dörtte bir.61 | 13.83 | 403.8 | 34.33 | 0.2869 | 263 |
| 125 | 125 | 6.94 | 132 | 18/2.97 | Yarım.97 | 14.85 | 397.9 | 29.17 | 0.2304 | 299 |
| 125 | 125 | 20.4 | 145 | 26/2.47 | 7/192 | 15.64 | 503.9 | 45.69 | 0.231 | 302 |
| 160 | 160 | 8.89 | 169 | 18/3.36 | 1/3'ü.36 | 16.8 | 509.3 | 36.18 | 0.18 | 347 |
| 160 | 160 | 26.1 | 186 | 26/2.80 | 7/2.18 | 17.74 | 644.9 | 57.69 | 0.1805 | 351 |
| 200 | 200 | 11.1 | 211 | 18/3.76 | 1/3'ü.76 | 18.8 | 636.7 | 44.22 | 0.144 | 398 |
| 200 | 200 | 32.6 | 233 | 26/3.13 | 7/2.43 | 19.81 | 806.2 | 70.13 | 0.1444 | 402 |
| 250 | 250 | 24.6 | 275 | 22/3.80 | 7/2.11 | 21.53 | 880.6 | 68.72 | 0.1154 | 458 |
| 250 | 250 | 40.7 | 291 | 26/3.50 | 7/2.72 | 22.16 | 1007.7 | 87.67 | 0.1155 | 461 |
| 315 | 315 | 21.8 | 337 | 45/2.99 | 7/199 | 23.91 | 1039.6 | 79.03 | 0.0917 | 526 |
| 315 | 315 | 51.3 | 366 | 26/3.93 | 7/3.05 | 24.87 | 1269.7 | 106.83 | 0.0917 | 530 |
| 400 | 400 | 27.7 | 428 | 45/3.36 | 7/2.24 | 26.88 | 1320.1 | 98.36 | 0.0722 | 607 |
| 400 | 400 | 51.9 | 452 | 54/3.07 | 7/3.07 | 27.63 | 1510.3 | 123.04 | 0.0723 | 610 |
| 450 | 450 | 31.1 | 481 | 45/3.57 | 7/2.38 | 28.56 | 1485.2 | 107.47 | 0.0642 | 651 |
| 450 | 450 | 58.3 | 508 | 54/3.26 | 7/3.26 | 29.34 | 1699.1 | 138.42 | 0.0643 | 655 |
| 500 | 500 | 34.6 | 535 | 45/3.76 | 7/2.51 | 30.09 | 1650.2 | 119.41 | 0.0578 | 693 |
| 500 | 500 | 64.8 | 565 | 54/3.43 | 7/3.43 | 30.87 | 1887.9 | 153.8 | 0.0578 | 697 |
| 560 | 560 | 38.7 | 599 | 45/3.98 | 7/2.65 | 31.83 | 1848.2 | 133.74 | 0.0516 | 741 |
| 560* | 560 | 70.9 | 631 | 54/3.63 | 19/2.18 | 32.68 | 2103.4 | 172.59 | 0.0516 | 745 |
| 630 | 630 | 43.6 | 674 | 45/4.22 | 7/2.81 | 33.75 | 2079.2 | 150.45 | 0.0459 | 794 |
| 630* | 630 | 79.8 | 710 | 54/3.85 | 19/2.31 | 34.65 | 2366.3 | 191.77 | 0.0459 | 798 |
| 710 | 710 | 49.1 | 759 | 45/4.48 | 7/2.99 | 35.85 | 2343.2 | 169.56 | 0.0407 | 851 |
| 710* | 710 | 89.9 | 800 | 54/4.09 | 19/2.45 | 36.79 | 2666.8 | 216.12 | 0.0407 | 856 |
| 800* | 800 | 34.6 | 835 | 72/3.76 | 7/2.51 | 37.61 | 2480.2 | 167.41 | 0.0361 | 910 |
| 800* | 800 | 66.7 | 867 | 84/3.48 | 7/3.48 | 38.28 | 2732.7 | 205.33 | 0.0362 | 912 |
| 800* | 800 | 101 | 901 | 54/4.34 | 19/2.61 | 39.09 | 3004.9 | 243.52 | 0.0362 | 916 |
| 900* | 900 | 38.9 | 939 | 72/3.99 | 7/2.66 | 39.9 | 2790.2 | 188.33 | 0.0321 | 972 |
| 900* | 900 | 75 | 975 | 84/3.69 | 7/3.69 | 40.59 | 3074.2 | 226.5 | 0.0322 | 974 |
| 1000* | 1000 | 43.2 | 1043 | 72/4.21 | 7/2.80 | 42.08 | 3100.3 | 209.26 | 0.0289 | 1031 |
| 1120* | 1120 | 47.3 | 1167 | 72/4.45 | 19/178 | 44.5 | 3464.9 | 234.53 | 0.0258 | 1096 |
| 1120* | 1120 | 91.2 | 1211 | 84/4.12 | 19/2.47 | 45.31 | 3811.5 | 283.17 | 0.0258 | 1100 |
| 1250* | 1250 | 102 | 1352 | 84/4.35 | 19/2.61 | 47.85 | 4253.9 | 316.04 | 0.0232 | 1165 |
| 1250* | 1250 | 52.8 | 1303 | 72/4.70 | 19/188 | 47 | 3867.1 | 261.75 | 0.0231 | 1163 |
| 1120* | 1120 | 91.2 | 1211 | 84/4.12 | 19/2.47 | 45.31 | 3811.5 | 283.17 | 0.0258 | 1100 |
