Ürün ayrıntıları:
|
| Malzeme: | KÜ | Başvuru: | güç istasyonu |
|---|---|---|---|
| yalıtım: | XLPE | Kılıf: | PVC |
| Zırh: | SWA/STA | standart: | IEC60502, IEC, BS, UL, JIS |
| Vurgulamak: | xlpe izoleli pvc kılıflı kablo,xlpe güç kablosu,0.6KV XLPE İzoleli Kablolar |
||

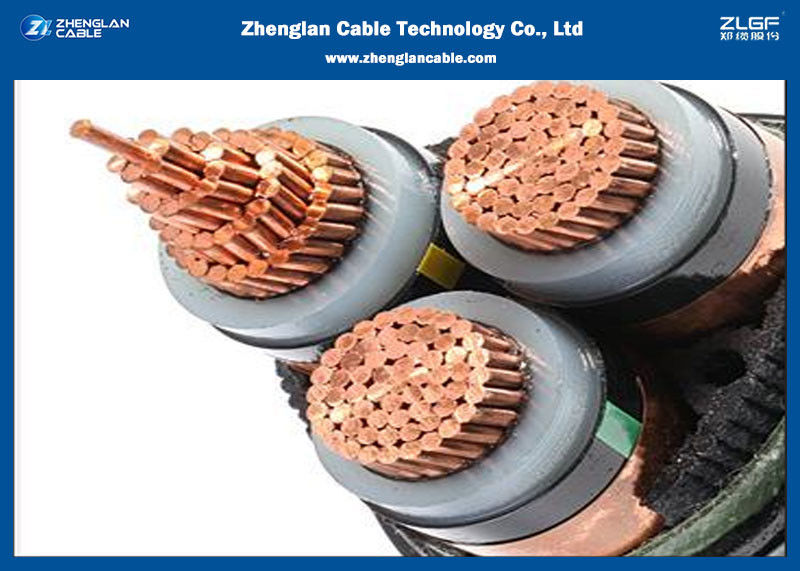

Yüksek Kaliteli 0.6/1kV Oksijensiz Bakır(Al) İletkenli, XLPE İzoleli, PVC Kılıflı Güç Kablosu(N2XY/NA2XY)
Başvuru
Odada döşeme, tüneller, kablo hendekleri ve borular da gevşek toprağa gömülebilir, kablo mekanik dış kuvvete dayanamaz.Tek damarlı kablonun manyetik boruya girmesine izin verilmez.Güç istasyonu, endüstri, anahtarlama tertibatı ve kentsel güç kaynağı ağı için kullanılır.
standartlar
IEC 60502-1, IEC 60228'e göre temel tasarım
Çin: GB/T 12706.2-2008
Talep üzerine BS7870, DIN ve ICEA gibi diğer standartlar
Kablo Yapısı
| Orkestra şefi | İletkenler, IEC 60228'e göre düz veya metal kaplı tavlanmış bakır veya düz alüminyumdan Sınıf 1 veya Sınıf 2 veya düz veya metal kaplı bakırdan Sınıf 5 olacaktır. |
| İletken Şekli | Dairesel Örgülü veya Sıkıştırılmış Dairesel Örgülü |
| Görünüm Şekli | dairesel |
| yalıtım | XLPE Yalıtım malzemesi ve kalınlığı IEC 60502-1'e uygun olacak ve 90°C sürekli çalışma için derecelendirilmiş olacaktır. |
| Kılıf Malzemesi | IEC 60502-1'e göre ekstrüde PVC Tip ST1/ST2.IEC 60332-3-22, IEC 60332-3-23 ve IEC 60332-3-24 alev testi gerekliliklerine uygun özel alev geciktirici PVC dış kılıf, IEC60754-1/2'ye uygun Halojensiz malzeme ve IEC 60684-2. |
özellikleri
XLPE yalıtımlı güç kablosu, yüksek sıcaklık koşullarında uzun süre çalışmaya uygun mekanik mukavemet, yaşlanma, çevresel stres ve kimyasal direnç özelliklerine sahiptir.
Elektriksel Özellikler/Çalışma Koşulları
| Anma Gerilimi Uo/U (Um) | 600/1000V, BS5467 |
| Kurulum Sıcaklığı | Minimum: 0°C,Maksimum: 60°C |
| Kurulum Türü | Açık Doğrudan gömme |
| Çalışma sıcaklığı | Maksimum: 90°C. |
| Kısa devre Maksimum İletken Sıcaklığı: | 250°C. |
| Min.Bükülme yarıçapı | Çok damarlı zırhsız kablolar için 15 x kablo OD |
Paketleme Detayları
1. standart denize uygun tambur (ahşap tambur, ahşap çelik tambur, çelik tambur) mevcuttur;
2. davul boyutu özelleştirilebilir veya Max.load boyutunda toplantı kabı;
3. tambur genel çapı 1 metreden 2,5 metreye kadar olabilir;
4. plastik bant veya naylon plastik bant ile sarılmış rulolar halinde paketlenmiş belirli uzunlukta müşteri ihtiyacına göre.
| Nominal Kesit | İletken Çapı (Yaklaşık) | Nominal Yalıtım Kalınlığı | Nominal Kılıf Kalınlığı | Genel Çap (Yaklaşık) |
| mm^2 | mm | mm | mm | mm |
| 3x1.5 | 1.4 | 0.7 | 1.8 | 9.6 |
| 3x2.5 | 1.8 | 0.7 | 1.8 | 10.5 |
| 3x4 | 2.3 | 0.7 | 1.8 | 11.6 |
| 3x6 | 2.8 | 0.7 | 1.8 | 12.6 |
| 3x10 | 3.6 | 0.7 | 1.8 | 14.4 |
| 3x16 | 4.5 | 0.7 | 1.8 | 16.3 |
| 3x25 | 5.6 | 0.9 | 1.8 | 19.5 |
| 3x35 | 6.7 | 0.9 | 1.8 | 21.9 |
| 3x50 | 8 | 1 | 1.8 | 25.1 |
| 3x70 | 9.4 | 1.1 | 1.9 | 28.7 |
| 3x95 | 11 | 1.1 | 2 | 32.4 |
| 3x120 | 12.4 | 1.2 | 2.1 | 36.1 |
| 3x150 | 13.8 | 1.4 | 2.3 | 40.3 |
| 3x185 | 15.3 | 1.6 | 2.4 | 44.6 |
| 3x240 | 17.5 | 1.7 | 2.6 | 50.2 |
| 3x300 | 19.5 | 1.8 | 2.7 | 55.2 |
| 3x400 | 22.6 | 2 | 3 | 63.3 |
