Ürün Ayrıntıları
Menşe yeri: Henan, Çin
Marka adı: Zhenglan Cable
Sertifika: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Model numarası: CABO CAA
Ödeme ve Nakliye Şartları
Min sipariş miktarı: tartışılabilir
Fiyat: Anlaşılabilir
Ambalaj bilgileri: Ahşap davul, demir ahşap davul, müşterinin isteği olarak
Teslim süresi: 15 gün
Ödeme koşulları: T / T, L / C
Malzeme: |
Alüminyum İletken Çelik Takviyeli |
Dış Kılıf Rengi: |
Hiçbiri |
Çekirdek: |
Çelik |
Kablo Tambur Uzunluğu: |
özelleştirilmiş |
karakterli: |
Çıplak İletken |
Toplam alanı: |
18.7~1211 |
Malzeme: |
Alüminyum İletken Çelik Takviyeli |
Dış Kılıf Rengi: |
Hiçbiri |
Çekirdek: |
Çelik |
Kablo Tambur Uzunluğu: |
özelleştirilmiş |
karakterli: |
Çıplak İletken |
Toplam alanı: |
18.7~1211 |

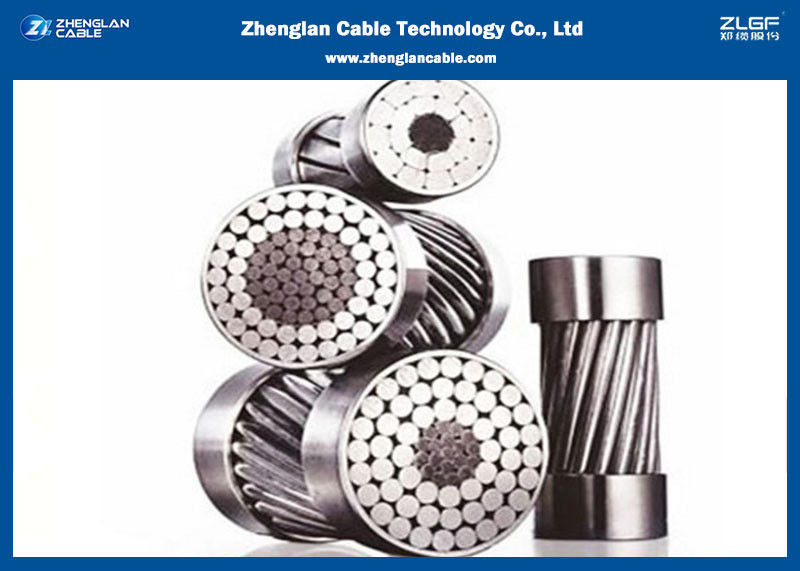

İletim Hattı Alüminyum İletken Çelik Takviyeli Kablo CABO CAA DOTTEREL/SWAN/SPARROW/Penguen Çıplak ACSR İletken
BAŞVURU
ACSR iletkenleri, uzun havai hat açıklıkları için ideal olduklarından, uzun mesafelerde elektrik enerjisi iletimi için yaygın olarak kullanılmaktadır.Ayrıca havai elektrik kablolarını desteklemek için bir haberci olarak kullanılırlar.
STANDART
BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110 standartlarına göre temel tasarım.
İNŞAAT
ACSR iletkenleri, eşmerkezli katmanlar halinde bükülmüş birkaç alüminyum ve galvanizli çelik telden oluşur.Çekirdeği oluşturan tel veya teller galvanizli çelikten ve dış katman veya katmanlar alüminyumdan yapılmıştır.Galvanizli çelik çekirdek normalde 1, 7 veya 19 telden oluşur.Çelik ve alüminyum tellerin çapları aynı veya farklı olabilir.
Alüminyum ve çeliğin nispi oranlarını değiştirerek, herhangi bir özel uygulama için gerekli özelliklere ulaşılabilir.Çelik içeriği artırılarak daha yüksek UTS, alüminyum içeriği artırılarak daha yüksek akım taşıma kapasitesi elde edilebilir.
TEKNİK VERİ
| Tel Sayısı | Esneklik Modülleri | Doğrusal Genişleme Katsayısı | |||
| AL | ÇELİK | Kg/mm2 | Lb/in2 | 1/Cº | 1/Fº |
| 6 | 1 | 81 | 11,5x106 | 19.1x10-6 | 10.6x10-6 |
| 6 | 7 | 77 | 11.0x106 | 19,8 x10-6 | 11.0x10-6 |
| 12 | 7 | 107 | 15,2 x106 | 15,3x10-6 | 8,5x10-6 |
| 18 | 1 | 67 | 9,5x106 | 21.2x10-6 | 11.8x10-6 |
| 24 | 7 | 74 | 10.5x106 | 19,6 x10-6 | 10.9x10-6 |
| 26 | 7 | 77 | 10.9x106 | 18.9x10-6 | 10.5x10-6 |
| 28 | 7 | 79 | 11.2x106 | 18.4x10-6 | 10.2x10-6 |
| 30 | 7 | 82 | 11.6x106 | 17.8x10-6 | 9,9x10-6 |
| 30 | 19 | 80 | 11,4x106 | 18.0x10-6 | 10.0x10-6 |
| 32 | 19 | 82 | 11,7x106 | 17.5x10-6 | 9,7x10-6 |
| 54 | 7 | 70 | 9,9x106 | 19.3x10-6 | 10.7x10-6 |
| 54 | 19 | 68 | 9,7x106 | 19.4x10-6 | 10.8x10-6 |
YAPI PARAMETRELERİ
• IEC 60189
| kod | Nominal Alan | büküm | Genel Çap | Ağırlık | Kopma yükü | Elektriksel Direnç @20° | Güncel Beğeni* | |||
| AL | ÇELİK | TOPLAM | AL | ÇELİK | ||||||
| mm2 | mm2 | mm2 | Numara.xmm | Numara.xmm | mm | Kg/Km | KN | Ω/Km | A | |
| 16 | 16 | 2.67 | 18.7 | 6/1.84 | 1/1.84 | 5.52 | 64.6 | 6.08 | 1.7934 | 85 |
| 25 | 25 | 4.17 | 29.2 | 6/2.30 | 1/2.30 | 6.9 | 100,9 | 9.13 | 1.1478 | 112 |
| 40 | 40 | 6.67 | 46.7 | 6/2.91 | 1/2.91 | 8.73 | 161.5 | 14.4 | 0.7174 | 150 |
| 63 | 63 | 10.5 | 73,5 | 6/3.66 | 1/3.66 | 10.98 | 254.4 | 21.63 | 0.4555 | 198 |
| 100 | 100 | 16.7 | 117 | 6/4.61 | 1/4.61 | 13.83 | 403.8 | 34.33 | 0.2869 | 263 |
| 125 | 125 | 6.94 | 132 | 18/2.97 | 1/2.97 | 14.85 | 397.9 | 29.17 | 0.2304 | 299 |
| 125 | 125 | 20.4 | 145 | 26/2.47 | 7/1.92 | 15.64 | 503.9 | 45.69 | 0.231 | 302 |
| 160 | 160 | 8.89 | 169 | 18/3.36 | 1/3.36 | 16.8 | 509.3 | 36.18 | 0.18 | 347 |
| 160 | 160 | 26.1 | 186 | 26/2.80 | 7/2.18 | 17.74 | 644.9 | 57.69 | 0.1805 | 351 |
| 200 | 200 | 11.1 | 211 | 18/3.76 | 1/3.76 | 18.8 | 636.7 | 44.22 | 0.144 | 398 |
| 200 | 200 | 32.6 | 233 | 26/3.13 | 7/2.43 | 19.81 | 806.2 | 70.13 | 0.1444 | 402 |
| 250 | 250 | 24.6 | 275 | 22/3.80 | 7/2.11 | 21.53 | 880.6 | 68.72 | 0.1154 | 458 |
| 250 | 250 | 40.7 | 291 | 26/3.50 | 7/2.72 | 22.16 | 1007.7 | 87.67 | 0.1155 | 461 |
| 315 | 315 | 21.8 | 337 | 45/2.99 | 7/1.99 | 23.91 | 1039.6 | 79.03 | 0.0917 | 526 |
| 315 | 315 | 51.3 | 366 | 26/3.93 | 7/3.05 | 24.87 | 1269.7 | 106.83 | 0.0917 | 530 |
| 400 | 400 | 27.7 | 428 | 45/3.36 | 7/2.24 | 26.88 | 1320.1 | 98.36 | 0.0722 | 607 |
| 400 | 400 | 51.9 | 452 | 54/3.07 | 7/3.07 | 27.63 | 1510.3 | 123.04 | 0.0723 | 610 |
| 450 | 450 | 31.1 | 481 | 45/3.57 | 7/2.38 | 28.56 | 1485.2 | 107.47 | 0.0642 | 651 |
| 450 | 450 | 58.3 | 508 | 54/3.26 | 7/3.26 | 29.34 | 1699,1 | 138.42 | 0.0643 | 655 |
| 500 | 500 | 34.6 | 535 | 45/3.76 | 7/2.51 | 30.09 | 1650.2 | 119.41 | 0.0578 | 693 |
| 500 | 500 | 64.8 | 565 | 54/3.43 | 7/3.43 | 30.87 | 1887.9 | 153.8 | 0.0578 | 697 |
| 560 | 560 | 38.7 | 599 | 45/3.98 | 7/2.65 | 31.83 | 1848.2 | 133.74 | 0.0516 | 741 |
| 560* | 560 | 70.9 | 631 | 54/3.63 | 19/2.18 | 32.68 | 2103.4 | 172.59 | 0.0516 | 745 |
| 630 | 630 | 43.6 | 674 | 45/4.22 | 7/2.81 | 33.75 | 2079.2 | 150.45 | 0.0459 | 794 |
| 630* | 630 | 79.8 | 710 | 54/3.85 | 19/2.31 | 34.65 | 2366.3 | 191.77 | 0.0459 | 798 |
| 710 | 710 | 49.1 | 759 | 45/4.48 | 7/2.99 | 35.85 | 2343.2 | 169,56 | 0.0407 | 851 |
| 710* | 710 | 89.9 | 800 | 54/4.09 | 19/2.45 | 36.79 | 2666.8 | 216.12 | 0.0407 | 856 |
| 800* | 800 | 34.6 | 835 | 72/3.76 | 7/2.51 | 37.61 | 2480.2 | 167.41 | 0.0361 | 910 |
| 800* | 800 | 66.7 | 867 | 84/3.48 | 7/3.48 | 38.28 | 2732.7 | 205.33 | 0.0362 | 912 |
| 800* | 800 | 101 | 901 | 54/4.34 | 19/2.61 | 39.09 | 3004.9 | 243,52 | 0.0362 | 916 |
| 900* | 900 | 38.9 | 939 | 72/3.99 | 7/2.66 | 39.9 | 2790.2 | 188.33 | 0.0321 | 972 |
| 900* | 900 | 75 | 975 | 84/3.69 | 7/3.69 | 40.59 | 3074.2 | 226.5 | 0.0322 | 974 |
| 1000* | 1000 | 43.2 | 1043 | 72/4.21 | 7/2.80 | 42.08 | 3100.3 | 209.26 | 0.0289 | 1031 |
| 1120* | 1120 | 47.3 | 1167 | 72/4.45 | 19/1.78 | 44.5 | 3464.9 | 234.53 | 0.0258 | 1096 |
| 1120* | 1120 | 91.2 | 1211 | 84/4.12 | 19/2.47 | 45.31 | 3811.5 | 283.17 | 0.0258 | 1100 |
| 1250* | 1250 | 102 | 1352 | 84/4.35 | 19/2.61 | 47.85 | 4253.9 | 316.04 | 0.0232 | 1165 |
| 1250* | 1250 | 52.8 | 1303 | 72/4.70 | 19/1.88 | 47 | 3867.1 | 261.75 | 0.0231 | 1163 |
| 1120* | 1120 | 91.2 | 1211 | 84/4.12 | 19/2.47 | 45.31 | 3811.5 | 283.17 | 0.0258 | 1100 |
