Ürün Ayrıntıları
Menşe yeri: Henan, Çin
Marka adı: Zhenglan Cable
Sertifika: 3C,ISO 9001:2015,ISO 14001:2005
Model numarası: Çıplak Alüminyum İletken
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1000 metre
Fiyat: Negotiable
Ambalaj bilgileri: Tamamen ahşap tambur, çelik ahşap tambur, tamamen çelik tambur veya özelleştirilmiş
Teslim süresi: 15-20 gün
Ödeme koşulları: L/C, T/T,
Yetenek temini: 100Km/Ay
Malzeme: |
Alüminyum |
Boyut: |
AWG, mm2 veya Özelleştirilmiş |
Kalite: |
%100 IEC Standartları testi |
standart:: |
DIN 48201,BS 215 ,IEC 60189,ASTM-B231,CSA C49 uyarınca yapı |
standart: |
BS 3242 / BS EN 50182 / IEC 61089 / ASTM B 399/B 399M / DIN 48201 -6 |
Marka: |
Zhenglan Kablosu |
Liman: |
Şanghay veya Qingdao |
Malzeme: |
Alüminyum |
Boyut: |
AWG, mm2 veya Özelleştirilmiş |
Kalite: |
%100 IEC Standartları testi |
standart:: |
DIN 48201,BS 215 ,IEC 60189,ASTM-B231,CSA C49 uyarınca yapı |
standart: |
BS 3242 / BS EN 50182 / IEC 61089 / ASTM B 399/B 399M / DIN 48201 -6 |
Marka: |
Zhenglan Kablosu |
Liman: |
Şanghay veya Qingdao |

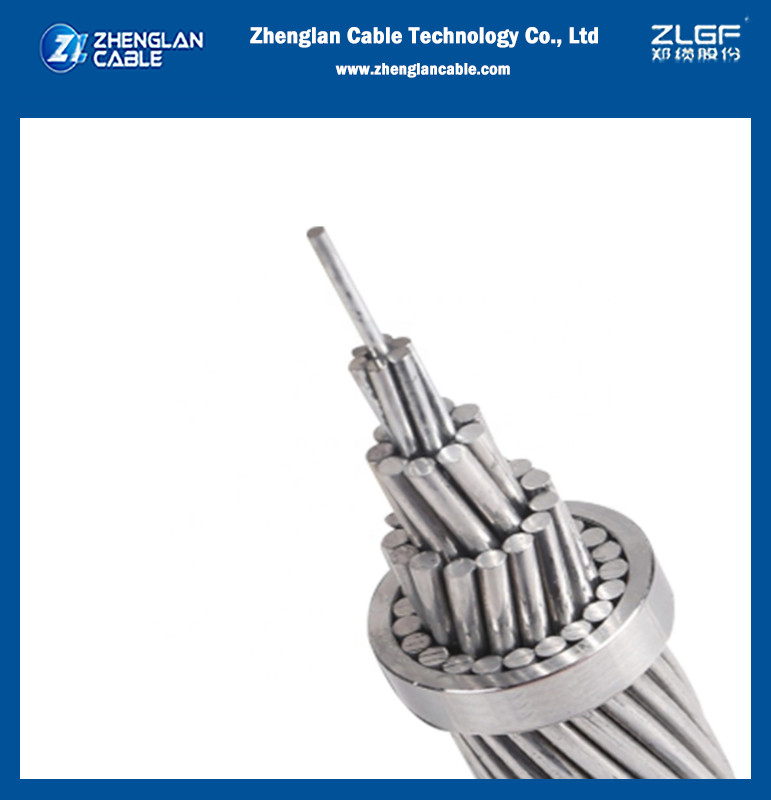

Havai Çıplak İletken Teli ( Nominal Alan 518mm² ), AAAC IEC 61089'a Göre
UYGULAMA:AAAC, esas olarak çıplak havai iletim kablosu ve birincil ve ikincil dağıtım kablosu olarak kullanılır.Ayrıca, özel coğrafi kanalların bulunduğu havzalar, nehirler ve vadiler arasında döşeme yapmak için de uygundur.
STANDART
ASTM B232 Eşmerkezli-Örgülü Örgülü Alüminyum İletkenler, Kaplamalı Çelik Takviyeli (ACSR)
BS 215: 2. Kısım Alüminyum İletken, Havai Güç İletimi İçin Güçlendirilmiş Çelik
DIN 48204 Çelik Takviyeli Alüminyum Örgülü İletkenler
NFC 34-120 İletken otel-aluminiu
GOST 839-1980 İletken otel-aluminiu
İNŞAAT
AAAC kablosu, alüminyum alaşımlı tellerden oluşur.Alüminyum alaşımlı teller eşmerkezli olarak bükülür.
Bu bölüm, elektriksel ve mekanik özelliklerinin tümü ilgili standart tarafından önerilen değerlere denk gelen, geçerli Uluslararası Standarda göre ısıl işlem görebilen magnezyum silikon tipi alüminyum alaşımları ile ilgilidir.Bilinen diğer tüm spesifikasyonlara uygun iletkenler de temin edilebilir.Bahsedilen alaşımlar, saf alüminyumdan daha yüksek mukavemete ancak daha düşük iletkenliğe sahiptir.Daha hafif olduğu için, alaşım iletkenler bazen daha geleneksel ACSR'nin yerine avantaj sağlamak için kullanılabilir;Daha düşük kırılma yüklerine sahip olduklarından, buz ve rüzgar yükleri düşük olduğunda kullanımları özellikle uygun hale gelir.
(*) Not: Yukarıdaki Tabloda belirtilen akım değeri değerleri 0,6 metre/saniye rüzgar hızı, 1200 watt/metre2 güneş ısısı radyasyonu, 50°C ortam sıcaklığı ve 80°C iletken sıcaklığına dayanmaktadır.
ELEKTRİKSEL ÖZELLİKLER
yoğunluk @20ºC | 2,70 kg/dm |
Sıcaklık Katsayısı@20°C | 0,00360 (°C) |
özdirenç@20°C | 0.0326 Ohm mm2/m |
lineer genişleme | 23x10-6(°C) |
SERVİS ŞARTLARI
Ortam sıcaklığı | -5°C - 50°C |
Rüzgar Basıncı | 80 – 130kg/m2 |
Sismik İvme | 0.12 - 0.05g |
izokeraunik seviye | 10 – 18 |
bağıl nem | %5 – %100 |
Tip | Tanım | Tel Sayısı |
Bölüm Alanı (mm2) |
AAC | Tüm Alüminyum İletken | 7~127 | 16~1500 |
AAAC | Tüm Alüminyum Alaşımlı İletken | 7~91 | 17~1300 |
ACSR |
Alüminyum İletkenler Çelik Takviyeli |
7~103 | 16~1250 |
AACSR |
Alüminyum Alaşımlı İletkenler Çelik Takviyeli |
7~103 | 16~1250 |
ACAR/AW |
Alüminyum İletkenler Alüminyum Alaşımlı Takviyeli |
7~103 | 16~1250 |
ACSW/S |
Alüminyum İletkenler Alüminyum Kaplı Çelik Tel/Strand |
7~103 | 16~1250 |
GSW | Galvanizli Çelik Tel | 3/2.64~37/4.55 | 16.41~765.99 |
YAPI PARAMETRELERİ
• IEC 60189
kod | Nominal Alan | büküm | Genel Çap | Ağırlık | Anma Gücü | Elektrik direnci | Güncel Beğeni* |
mm2 | Numara.xmm | mm | Kg/Km | KN | Ω/Km | A | |
16 | 18.4 | 7/1.83 | 5.49 | 50.4 | 5.43 | 1.7896 | 86 |
25 | 28.8 | 7/2.29 | 6.87 | 78.7 | 8.49 | 1.1453 | 113 |
40 | 46 | 7/2.89 | 8.67 | 125.9 | 13.58 | 0.7158 | 151 |
63 | 72.5 | 7/3.63 | 10.89 | 198.3 | 21.39 | 0.4545 | 200 |
100 | 115 | 19/2.78 | 13.9 | 316,3 | 33.95 | 0.2877 | 266 |
125 | 144 | 19/3.10 | 15.5 | 395.4 | 42.44 | 0,2302 | 305 |
160 | 184 | 19/3.51 | 17.55 | 506.1 | 54.32 | 0.1798 | 355 |
200 | 230 | 19/3.93 | 19.65 | 632.7 | 67.91 | 0.1439 | 407 |
250 | 288 | 19/4.39 | 21.95 | 790.8 | 84.88 | 0.1151 | 466 |
315 | 363 | 37/3.53 | 24.71 | 998.9 | 106,95 | 0.0916 | 535 |
400 | 460 | 37/3.98 | 27.86 | 1268.4 | 135.81 | 0.0721 | 618 |
450 | 518 | 37/4.22 | 29.54 | 1426.9 | 152.79 | 0.0641 | 663 |
500 | 575 | 37/4.45 | 31.15 | 1585.5 | 169.76 | 0.0577 | 706 |
560 | 645 | 61/3.67 | 33.03 | 1778.4 | 190.14 | 0.0516 | 755 |
630 | 725 | 61/3.89 | 35.01 | 2000,7 | 213.9 | 0.0458 | 809 |
710 | 817 | 61/4.13 | 37.17 | 2254.8 | 241.07 | 0.0407 | 866 |
800 | 921 | 61/4.38 | 39.42 | 2540.6 | 271.62 | 0.0361 | 928 |
900* | 1036 | 91/3.81 | 41.91 | 2861.1 | 305.58 | 0.0321 | 992 |
1000* | 1151 | 91/4.01 | 44.11 | 3179 | 339,53 | 0.0289 | 1051 |
1120* | 1289 | 91/4.25 | 46.75 | 3560.5 | 380.27 | 0.0258 | 1118 |
1250* | 1439 | 91/4.49 | 49.39 | 3973.7 | 424.41 | 0.0231 | 1185 |
