Ürün Detayları
Menşe yeri: Henan, Çin
Marka adı: Zhenglan cable
Sertifika: ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Model numarası: Uygun Maliyetli Alüminyum Yeraltı Güç Kablosu 6-35kV XLPE İzoleli STA Zırhlı - Orta Gerilim Yeraltı
Ödeme ve Kargo Koşulları
Min sipariş miktarı: 1500 metre
Fiyat: USD 1- USD 200
Ambalaj bilgileri: Müşterinin isteği olarak ahşap tambur, ahşap ve çelik tambur
Teslim süresi: 7-10 iş günü
Ödeme koşulları: L/C,T/T,Western Union
Yetenek temini: Ayda 100000 metre
Malzeme: |
Bakır |
Yalıtım: |
XLPE |
Çekirdek: |
3 çekirdek, 1 çekirdek |
Kablo İşareti: |
Mürekkep Baskı |
Metalik ekran: |
Bakır bant ekranı |
karakterli: |
Çelik tel zırhlı, çelik bant zırhlı |
Dış Kılıf: |
normal PVC veya alev geciktirici PVC |
Dış Kılıf Rengi: |
Siyah veya Özelleştirilmiş |
Malzeme: |
Bakır |
Yalıtım: |
XLPE |
Çekirdek: |
3 çekirdek, 1 çekirdek |
Kablo İşareti: |
Mürekkep Baskı |
Metalik ekran: |
Bakır bant ekranı |
karakterli: |
Çelik tel zırhlı, çelik bant zırhlı |
Dış Kılıf: |
normal PVC veya alev geciktirici PVC |
Dış Kılıf Rengi: |
Siyah veya Özelleştirilmiş |
Bu Alüminyum İletici Orta Voltajlı Yeraltı Güç Kablosu, güvenilirlik veya performans konusunda uzlaşmadan güç dağıtımı için son derece uygun maliyetli bir çözüm sunar.Alüminyum kondüktörlü, XLPE yalıtımı ve çelik bant zırhlı (STA) yapısı,Bu kablo, mekanik koruma gerektirdiği yeraltı ve iç mekan uygulamalarının geniş bir yelpazesi için tasarlanmıştır, ancak ağırlık ve maliyet önemli hususlardır.Performans ve ekonominin en iyi dengesini arayan büyük ölçekli altyapı projeleri, kamu hizmetleri ağları ve endüstriyel tesisler için ideal bir seçimdir.

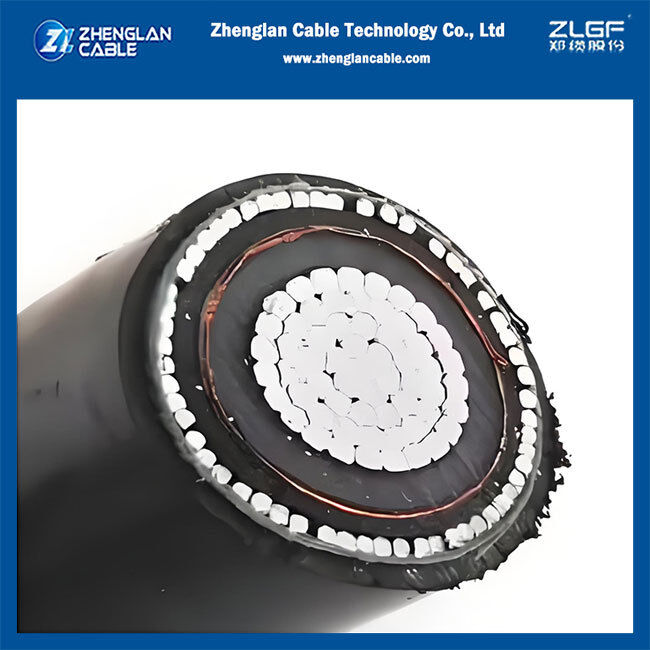

Ürün Yapımı
Şoför: Yumuşak ve yuvarlak bir profil sağlamak için sıkıştırılmış zincirli alüminyum (sınıf 2).
Yönetici Ekranı: yalıtımla pürüzsüz bir elektrik arayüzü sağlamak için dışa çıkarılmış yarı iletken katman.
İzolasyon: XLPE (Çapraz Bağlı Polietilen), mükemmel elektrik ve termal özellikler sağlar.
İzolasyon Ekranı: sıklıkla metal bir ekranla (örneğin bakır bant) birleştirilmiş ekstrüzyonlu yarı iletken katman.
Metal ekran: bakır bant ekran
Zırh: Çelik bant zırh (STA), çarpma ve ezmeye karşı sağlam mekanik koruma sağlar.
Dış kabuk: Kabloyu nemden, kimyasallardan ve çevresel streslerden koruyan dayanıklı ve UV'ye dayanıklı PVC veya PE kabuğu.
Tipik Uygulamalar
Birincil ve ikincil dağıtım ağları
Endüstriyel kompleksler ve konut bölgeleri için yeraltı güç kaynağı
Kablo kanallarında ve siperlerde yerleştirme
Değiştirme cihazı ve transformatör bağlantıları gibi iç mekan uygulamaları
Maliyete duyarlı altyapı projeleri
Üretim Standartları ve Voltaj
Standartlar: IEC 60502-2, BS 6622 veya müşteri gereksinimlerine göre.
Adlık Voltaj:6KV'den 35kV'ye.
Temel SayıTek çekirdekli veya üç çekirdekli.
Teknik özellikler
|
Parametreler |
Ayrıntılar |
|
Voltaj aralığı |
6-35 kV |
|
Şoför |
Alüminyum, Sınıf 2 Dolu |
|
İzolasyon |
XLPE |
|
Zırh Tipi |
Çelik bant zırhlı (STA) |
|
Dış kabuk |
PVC / PE |
|
Max, müteahhit. |
90°C (Normal), 250°C (Kısayol) |
|
Çapraz kesim alanı |
630mm2'ye kadar veya gerektiği gibi |
Kullanılabilir Değişiklikler
Zırh: STA (Steel Tape Armor) ve SWA (Steel Wire Armor) seçenekleri mevcut.
Kabuk malzemesi: PVC, PE veya HDPE.
Çekirdek: Tek çekirdekli veya üç çekirdekli tasarımlar mevcut.
|
Normal kesit alanı ((mm2) |
Yakın iletken diyagramı ((mm) |
Nom yalıtım kalınlığı (mm) |
Bakır bant kalınlığı (mm) |
Bakır tel ekran alanı ((mm2) |
Yaklaşık olarak yalıtım çapı ((mm) |
Nom zırh kalınlığı (mm) |
Nom kabuk kalınlığı (mm) |
Yaklaşık toplam çapı (mm) |
Yaklaşık ağırlık (kg/km) |
|
|
|
|
|
|
|
|
|
|
|
CU |
AL |
|
25 |
6.05 |
2.5 |
0.1 |
16 |
12.5 |
0.5 |
2.2 |
39 |
2800 |
2300 |
|
35 |
7.10 |
2.5 |
0.1 |
16 |
13.5 |
0.5 |
2.3 |
42 |
3200 |
2600 |
|
50 |
8.25 |
2.5 |
0.1 |
16 |
14.7 |
0.5 |
2.4 |
45 |
3800 |
2900 |
|
70 |
9.90 |
2.5 |
0.1 |
16 |
16.3 |
0.5 |
2.5 |
49 |
4700 |
3400 |
|
95 |
11.7 |
2.5 |
0.1 |
16 |
18.1 |
0.5 |
2.6 |
53 |
5800 |
4000 |
|
120 |
13.3 |
2.5 |
0.1 |
16 |
19.5 |
0.5 |
2.7 |
56 |
6800 |
4600 |
|
150 |
14.3 |
2.5 |
0.1 |
25 |
20.7 |
0.5 |
2.8 |
59 |
7900 |
5100 |
|
185 |
16.3 |
2.5 |
0.1 |
25 |
22.7 |
0.8 |
2.9 |
64 |
9400 |
5900 |
|
240 |
18.7 |
2.6 |
0.1 |
25 |
25.3 |
0.8 |
3.1 |
70 |
11700 |
7000 |
|
300 |
20.9 |
2.8 |
0.1 |
25 |
27.9 |
0.8 |
3.3 |
76 |
14100 |
8300 |
|
400 |
23.7 |
3.0 |
0.1 |
25 |
31.1 |
0.8 |
3.6 |
85 |
18300 |
10900 |
Zhenglan Cable Technology, rekabetçi fabrika doğrudan fiyatları, hızlı teslim süreleri ve tam tip test raporları ile IEC 60502-2 sertifikalı MV kabloları sunar.
